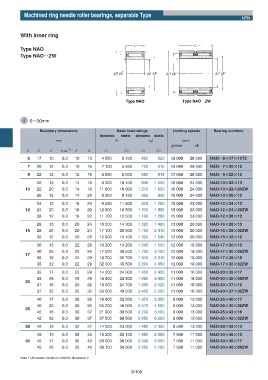

Machined ring needle roller bearings, separable Type
NTN
With inner ring
Type NAO
Type NAOʝʝZW
Type NAO Type NAOʝZW
d 6ʙ30mm
Boundary dimensions Basic load ratings Limiting speeds Bearing numbers
dynamic static dynamic static
mm N kgf r/min
grease oil
d D C rs min 1) F E Cr Cor Cr Cor
6 17 10 0.3 10 13 4 550 5 100 460 520 19 000 28 000 NAO- 6ʷʷ17ʷʷ10T2
7 20 12 0.3 10 16 7 100 5 950 720 610 19 000 28 000 NAO- 7ʷʷ20ʷʷ12
9 22 12 0.3 12 18 8 650 8 000 880 815 17 000 26 000 NAO- 9ʷʷ22ʷʷ12
22 13 0.3 14 18 8 300 10 100 845 1 030 16 000 24 000 NAO-10ʷʷ22ʷʷ13
10 22 20 0.3 14 18 11 800 16 000 1 210 1 630 16 000 24 000 NAO-10ʷʷ22ʷʷ20ZW
26 12 0.3 14 20 9 350 9 150 955 930 16 000 24 000 NAO-10ʷʷ26ʷʷ12
24 13 0.3 16 20 9 050 11 800 925 1 200 15 000 23 000 NAO-12ʷʷ24ʷʷ13
12 24 20 0.3 16 20 12 900 18 500 1 310 1 890 15 000 23 000 NAO-12ʷʷ24ʷʷ20ZW
28 12 0.3 16 22 11 700 12 500 1 190 1 280 15 000 23 000 NAO-12ʷʷ28ʷʷ12
28 13 0.3 20 24 10 000 14 300 1 020 1 460 13 000 20 000 NAO-15ʷʷ28ʷʷ13
15 28 26 0.3 20 24 17 100 28 600 1 750 2 910 13 000 20 000 NAO-15ʷʷ28ʷʷ26ZW
32 12 0.3 20 26 12 900 15 100 1 320 1 540 13 000 20 000 NAO-15ʷʷ32ʷʷ12
30 13 0.3 22 26 10 200 15 200 1 040 1 550 12 000 18 000 NAO-17ʷʷ30ʷʷ13
30 26 0.3 22 26 17 500 30 500 1 790 3 100 12 000 18 000 NAO-17ʷʷ30ʷʷ26ZW
17
35 16 0.3 22 29 18 700 22 700 1 910 2 310 12 000 18 000 NAO-17ʷʷ35ʷʷ16
35 32 0.3 22 29 32 000 45 500 3 300 4 650 12 000 18 000 NAO-17ʷʷ35ʷʷ32ZW
35 17 0.3 25 29 14 200 24 000 1 450 2 450 11 000 16 000 NAO-20ʷʷ35ʷʷ17
35 26 0.3 25 29 18 400 33 500 1 880 3 450 11 000 16 000 NAO-20ʷʷ35ʷʷ26ZW
20
37 16 0.3 25 32 19 500 24 700 1 990 2 520 11 000 16 000 NAO-20ʷʷ37ʷʷ16
37 32 0.3 25 32 33 500 49 500 3 400 5 050 11 000 16 000 NAO-20ʷʷ37ʷʷ32ZW
40 17 0.3 30 35 19 400 32 500 1 970 3 350 9 000 13 000 NAO-25ʷʷ40ʷʷ17
40 26 0.3 30 35 25 200 46 000 2 570 4 650 9 000 13 000 NAO-25ʷʷ40ʷʷ26ZW
25
42 16 0.3 30 37 21 900 30 500 2 230 3 100 9 000 13 000 NAO-25ʷʷ42ʷʷ16
42 32 0.3 30 37 37 500 60 500 3 850 6 200 9 000 13 000 NAO-25ʷʷ42ʷʷ32ZW
29 42 13 0.3 32 37 14 500 23 000 1 480 2 350 8 500 13 000 NAO-29ʷʷ42ʷʷ13
45 13 0.3 35 40 15 200 25 100 1 550 2 560 7 500 11 000 NAO-30ʷʷ45ʷʷ13
30 45 17 0.3 35 40 20 000 36 000 2 040 3 650 7 500 11 000 NAO-30ʷʷ45ʷʷ17
45 26 0.3 35 40 26 100 50 000 2 660 5 100 7 500 11 000 NAO-30ʷʷ45ʷʷ26ZW
Note 1) Allowable minimum chamfer dimension r.
