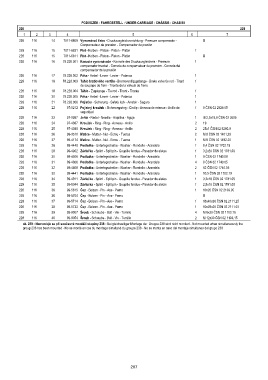

Page 207 - Zetor UR III 7520-10540

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
228 228
1 2 3 4 5 6 7
228 116 14 7011-6809 Vyrovnávač tlaku - Druckausgleichvorrichtung - Pressure compensator - X
Compensateur de pression - Compensador de presión
228 116 15 7011-6831 Píst - Kolben - Piston - Piston - Pistón 1
228 116 15 7011-6811 Píst - Kolben - Piston - Piston - Pistón X
228 116 16 78.228.001 Konzola vyrovnávače - Konsole des Druckausgleichers - Pressure 1
compensator bracket - Console de compensateur de pression - Consola del
compensador de la presión
228 116 17 78.228.002 Páka - Hebel - Lever - Levier - Palanca 1
228 116 18 78.228.003 Táhlo brzdového ventilu - Bremsventilzugstange - Brake valve tie rod - Tirant 1
de soupape de frein - Tirante de la válvula de freno
228 116 19 78.228.004 Táhlo - Zugstange - Tie rod - Tirant - Tirante 1
228 116 20 78.228.005 Páka - Hebel - Lever - Levier - Palanca 1
228 116 21 78.228.006 Pojistka - Sicherung - Safety lock - Arretoir - Seguro 1
228 116 22 97-0212 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 9 ČSN 02 2929.05
seguridad
228 116 23 97-0987 Jehla - Nadel - Needle - Aiquilles - Aguja 1 III 2,5x19,8 ČSN 02 3685
228 116 24 97-4087 Kroužek - Ring - Ring - Anneau - Anillo 2 19
228 116 25 97-4390 Kroužek - Ring - Ring - Anneau - Anillo 2 25x1 ČSN 02 9280.9
228 116 26 99-3510 Matice - Mutter - Nut - Ecrou - Tuerca 2 M 8 ČSN 02 1401.29
228 116 27 99-4174 Matice - Mutter - Nut - Ecrou - Tuerca 1 M 8 ČSN 02 1492.25
228 116 28 99-4440 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1 8,4 ČSN 02 1702.19
228 116 29 99-4902 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas 1 3,2x20 ČSN 02 1781.09
228 116 30 99-4506 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1 8 ČSN 02 1740.09
228 116 31 99-4806 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 4 8 ČSN 02 1740.05
228 116 32 99-4808 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2 12 ČSN 02 1740.05
228 116 33 99-4441 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1 10,5 ČSN 02 1702.19
228 116 34 99-4911 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas 1 3,2x18 ČSN 02 1781.05
228 116 35 99-5044 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas 1 2,5x18 ČSN 02 1781.05
228 116 36 99-5615 Čep - Bolzen - Pin - Axe - Perno 1 10x26 ČSN 02 2109.05
228 116 36 99-5704 Čep - Bolzen - Pin - Axe - Perno X
228 116 37 99-5714 Čep - Bolzen - Pin - Axe - Perno 1 10x40x36 ČSN 02 2111.25
228 116 38 99-5733 Čep - Bolzen - Pin - Axe - Perno 1 10x28x25 ČSN 02 2111.05
228 116 39 99-9007 Šroub - Schraube - Bolt - Vis - Tornillo 4 M 8x20 ČSN 02 1103.15
228 116 40 99-9054 Šroub - Schraube - Bolt - Vis - Tornillo 2 M 12x30 ČSN 02 1103.15
sk. 238 - Nemontuje se při současné montáži skupiny 238 - Bei gleichzeitiger Montage der Gruppe 238 wird nicht montiert - Not mounted when simultaneously the
group 238 has been mounted - No se monté en cas du montage simultané du groupe 238 - No se monta en caso del montaje simultaneo del grupo 238

207
