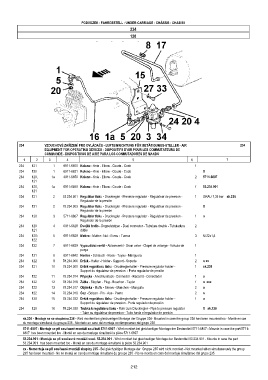

Page 212 - Zetor UR III 7520-10540

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
234
120

234 VZDUCHOVÉ ZAŘÍZENÍ PRO OVLÁDAČE - LUFTEINRICHTUNG FÜR BETÄTIGUNGS-STELLER - AIR 234
EQUIPMENT FOR OPERATING DEVICES - DISPOSITIFS D'AIR POUR LES COMMUTATEURS DE
COMMANDE - DISPOSITIVOS DE AIRE PARA LOS CONMUTADORES DE MANDO
1 2 3 4 5 6 7
234 121 1 6911-6850 Koleno - Knie - Elbow - Coude - Codo 1
234 120 1 6911-6831 Koleno - Knie - Elbow - Coude - Codo X
234 120, 1a 4911-6850 Koleno - Knie - Elbow - Coude - Codo 2 5711-6807
121
234 120, 1a 6911-6850 Koleno - Knie - Elbow - Coude - Codo 1 53.234.901
121
234 121 2 53.234.901 Regulátor tlaku - Druckregler - Pressure regulator - Régulateur de pression - 1 GRAU 7,35 bar sk.236
Regulador de la presión
234 121 2 78.234.903 Regulátor tlaku - Druckregler - Pressure regulator - Régulateur de pression - X
Regulador de la presión
234 120 3 5711-6807 Regulátor tlaku - Druckregler - Pressure regulator - Régulateur de pression - 1 o
Regulador de la presión
234 120 4 6911-6828 Dvojité hrdlo - Doppelstutzen - Dual connector - Tubulure double - Tubuladura 2
121 doble
234 120- 5 6911-6829 Matice - Mutter - Nut - Ecrou - Tuerca 3 M 22x1,5
122
234 122 7 6911-6839 Vypouštěcí ventil - Ablassventil - Drain valve - Clapet de vidange - Válvula de 1
purga
234 121 8 6911-6842 Hadice - Schlauch - Hose - Tuyau - Manguera 1
234 122 9 78.234.006 Držák - Halter - Holder - Support - Soporte 2 o xx
234 121 10 78.234.008 Držák regulátoru tlaku - Druckreglerhalter - Pressure regulator holder - 1 sk.236
Support du régulateur de pression - Porta regulador de presión
234 122 11 78.234.014 Přípojka - Anschlusstück - Connector - Raccord - Conectador 1 o
234 122 12 78.234.016 Zátka - Stopfen - Plug - Bouchon - Tapón 1 o xxx
234 122 13 78.234.017 Objímka - Muffe - Sleeve - Manchon - Manguito 2 o
234 122 14 78.234.018 Čep - Bolzen - Pin - Axe - Perno 2 o
234 120 15 78.234.022 Držák regulátoru tlaku - Druckreglerhalter - Pressure regulator holder - 1 o
Support du régulateur de pression - Porta regulador de presión
234 120 16 78.234.030 Trubka k regulátoru tlaku - Rohr zum Druckregler - Pipe to pressure regulator X sk.236
- Tube au régulateur de pression - Tubo hasta el regulador de presión
sk.236 - Montuje se se skupinou 236 - Wird montiert bei gleichzeitiger Montage der Gruppe 236- Mounted in case the group 236 has been mounted too - Monté en cas
du montage simultané du groupe 236 - Montado en caso del montaje contémporaneo del grupo 236
5711-6807 - Montuje se při současné montáži součásti 5711-6807 - Wird montiert bei gleichzeitiger Montage der Bestandteil 5711-6807 - Mounte in case the part 5711-
6807 has been mounted too - Monté en cas du montage simultané la piéce 5711-6807
53.234.901 - Montuje se při současné montáži souč. 53.234.901 - Wird montiert bei gleichzeitiger Montage der Bestandteil 53.234.901 - Mounte in case the part
53.234.901 has been mounted too - Monté en cas du montage simultané la piéce 53.234.901
xx - Nemontuje se při současné montáži skupiny 235 - Bei gleichzeitiger Montage der Gruppe 235 wird nicht montiert - Not mounted when simultaneously the group
235 has been mounted - No se monté en cas du montage simultané du groupe 235 - No se monta en caso del montaje simultaneo del grupo 235

212
