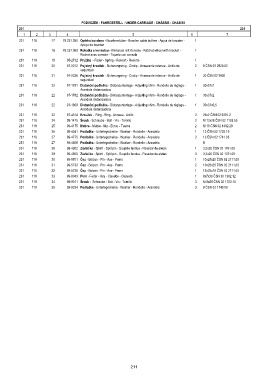

Page 211 - Zetor UR III 7520-10540
P. 211

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
         231                                                                                                231
           1     2     3       4                            5                         6               7
         231   118      17   78.231.050 Opěrka bovdenu - Bowdenstütze - Bowden cable buttres - Appui de bowden -  1
                                     Apoyo de bowden
         231   118      18   78.231.060 Rohatka s konzolou - Klinkerad  mit Konsole - Ratchet wheel with bracket -  1
                                     Rochet avec console - Tiqueta con consola
         231   118      19     95-2732 Pružina  - Feder - Spring - Ressort - Resorte    1
         231   118      20     97-0212 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  2  9 ČSN 02 2929.05
                                     seguridad
         231   118      21     97-0236 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  30 ČSN 02 2930
                                     seguridad
         231   118      22     97-1781 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage -  1  30x37x1
                                     Arandela distanciadora
         231   118      22     97-1782 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage -  1  30x37x2
                                     Arandela distanciadora
         231   118      22     97-1809 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage -  1  30x37x0,5
                                     Arandela distanciadora
         231   118      23     97-4514 Kroužek -  Ring - Ring - Anneau - Anillo         2  26x2 ČSN 02 9281.2
         231   118      24     99-1475 Šroub - Schraube - Bolt - Vis - Tornillo         2  M 12x28 ČSN 02 1103.55
         231   118      25     99-4175 Matice - Mutter - Nut - Ecrou - Tuerca           2  M 10 ČSN 02 1492.29
         231   118      26     99-4341 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1  13 ČSN 02 1702.19
         231   118      27     99-4775 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  2  12 ČSN 02 1741.05
         231   118      27     99-4808 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  X
         231   118      28     99-4902 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas  1  3,2x20 ČSN 02 1781.09
         231   118      29     99-4905 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas  3  3,2x20 ČSN 02 1781.05
         231   118      30     99-5701 Čep - Bolzen - Pin - Axe - Perno                 1  10x25x20 ČSN 02 2111.05
         231   118      31     99-5733 Čep - Bolzen - Pin - Axe - Perno                 2  10x28x25 ČSN 02 2111.05
         231   118      32     99-5736 Čep - Bolzen - Pin - Axe - Perno                 1  12x25x19 ČSN 02 2111.05
         231   118      33     99-8043 Pero - Feder - Key - Clavette - Chaveta          1  8x7x30 ČSN 30 1382.12
         231   119      34     99-9011 Šroub -  Schraube - Bolt - Vis - Tornillo        3  M 8x28 ČSN 02 1103.15
         231   119      35     99-9234 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  3  8 ČSN 02 1740.09
















































                                                           211
   206   207   208   209   210   211   212   213   214   215   216
