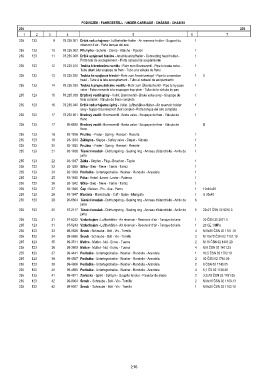

Page 216 - Zetor UR III 7520-10540

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
235 235
1 2 3 4 5 6 7
235 123 9 78.235.001 Držák vzduchojemu - Luftbehälter-Halter - Air reservoir holder - Support du 1
réservoir d'air - Porta tanque del aire
235 123 10 78.235.002 Příchytka - Schelle - Clamp - Attache - Fijación 1
235 123 11 78.235.008 Držák spojovací hlavice - Anschlusskopfhalter - Connecting head holder - 1
Porte tete de accouplement – Porta cabezal de acoplamiento
235 123 12 78.235.010 Trubka k brzdovému ventilu - Rohr zum Bremsventil - Pipe to brake valve - 1
Tube allant á la soupape de frein - Tubo a la válvula de freno
235 123 13 78.235.020 Trubka ke spojkové hlavici - Rohr zum Anschlusskopf - Pipe to connection 1 0
head - Tube á la tete accouplement - Tubo al cabezal de acoplamiento
235 123 14 78.235.030 Trubka k přepouštěcímu ventilu - Rohr zum Überlaufventil - Pipe to by-pass 1
valve - Tube menante á la soupappe trop-plein - Tubo de la válvula by-pas
235 123 15 78.235.039 Brzdový ventil úplný - Vollst. Bremsventil - Brake valve assy - Soupape de 1
frein complet - Válvula de freno completa
235 123 16 78.235.040 Držák vzduchojemu úplný - Vollst. Luftbehälter-Halter - Air reservoir holder 1
assy - Support du réservoir d'air complet - Porta tanque del aire completa
235 123 17 78.235.901 Brzdový ventil - Bremsventil - Brake valve - Soupape de frein - Válvula de 1
freno
235 123 17 95-6828 Brzdový ventil - Bremsventil - Brake valve - Soupape de frein - Válvula de X
freno
235 123 18 93-1928 Pružina - Feder - Spring - Ressort - Resorte 1
235 123 19 93-1934 Záklopka - Klappe - Safety valve - Clapet - Válvula 1
235 123 20 93-1935 Pružina - Feder - Spring - Ressort - Resorte 1
235 123 21 93-1936 Těsnící kroužek - Dichtungsring - Sealing ring - Anneau d’étanchéité - Anillo de 1
junta
235 123 22 93-1937 Zátka - Stopfen - Plug - Bouchon - Tapón 1
235 123 23 93-1938 Sítko - Sieb - Sieve - Tamis - Tamiz 1
235 123 24 93-1939 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
235 123 25 93-1940 Páka - Hebel - Lever - Levier - Palanca 1
235 123 26 93-1942 Sítko - Sieb - Sieve - Tamis - Tamiz 1
235 123 27 93-1946 Čep - Bolzen - Pin - Axe - Perno 1 10x40x35
235 123 28 93-1947 Manžeta - Manschette - Cuff - Gaine - Manguito 1 U 30x40
235 123 29 95-6804 Těsnící kroužek - Dichtungsring - Sealing ring - Anneau d’étanchéité - Anillo de 6
junta
235 123 30 97-2117 Těsnící kroužek - Dichtungsring - Sealing ring - Anneau d’étanchéité - Anillo de 6 22x27 ČSN 02 9310.3
junta
235 123 31 97-5242 Vzduchojem - Luftbehälter - Air réservoir - Reservoir d'air - Tanque del aire 1 20 ČSN 30 3571.0
235 123 31 97-5243 Vzduchojem - Luftbehälter - Air réservoir - Reservoir d'air - Tanque del aire 1 20 CE 1 MPa
235 123 33 99-0626 Šroub - Schraube - Bolt - Vis - Tornillo 4 M 6x35 ČSN 02 1101.19
235 123 34 99-0685 Šroub - Schraube - Bolt - Vis - Tornillo 2 M 10x70 ČSN 02 1101.19
235 123 35 99-3511 Matice - Mutter - Nut - Ecrou - Tuerca 2 M 10 ČSN 02 1401.29
235 123 36 99-3609 Matice - Mutter - Nut - Ecrou - Tuerca 4 M 8 ČSN 02 1401.25
235 123 37 99-4441 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1 10,5 ČSN 02 1702.19
235 123 38 99-4507 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2 10 ČSN 02 1740.09
235 123 39 99-4806 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2 8 ČSN 02 1740.05
235 123 40 99-4885 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 4 6,1 ČS 02 1746.00
235 123 41 99-4911 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas 2 3,2x18 ČSN 02 1781.05
235 123 42 99-9004 Šroub - Schraube - Bolt - Vis - Tornillo 2 M 8x16 ČSN 02 1103.13
235 123 43 99-9007 Šroub - Schraube - Bolt - Vis - Tornillo 1 M 8x20 ČSN 02 1103.15

216
