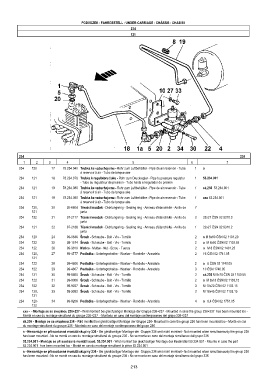

Page 213 - Zetor UR III 7520-10540

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
234
121

234 234
1 2 3 4 5 6 7
234 120 17 78.234.040 Trubka ke vzduchojemu - Rohr zum Luftbehälter - Pipe de air reservoir - Tube 1 o
á reservoir á air - Tubo de tanque aire
234 121 18 78.234.070 Trubka k regulátoru tlaku - Rohr zum Druckregler - Pipe to pressure regulator 1 53.234.901
- Tube au régulateur de pression - Tubo hasta el regulador de presión
234 121 19 78.234.080 Trubka ke vzduchojemu - Rohr zum Luftbehälter - Pipe de air reservoir - Tube 1 sk.236 53.234.901
á reservoir á air - Tubo de tanque aire
234 121 19 78.234.090 Trubka ke vzduchojemu - Rohr zum Luftbehälter - Pipe de air reservoir - Tube 1 xxx 53.234.901
á reservoir á air - Tubo de tanque aire
234 120, 20 95-6804 Těsnící kroužek - Dichtungsring - Sealing ring - Anneau d’étanchéité - Anillo de 7
121 junta
234 122 21 97-2117 Těsnící kroužek - Dichtungsring - Sealing ring - Anneau d’étanchéité - Anillo de 2 22x27 ČSN 02 9310.3
junta
234 121 22 97-2186 Těsnící kroužek - Dichtungsring - Sealing ring - Anneau d’étanchéité - Anillo de 1 22x27 ČSN 02 9310.2
junta
234 120 24 99-0646 Šroub - Schraube - Bolt - Vis - Tornillo 2 o M 8x80 ČSN 02 1101.29
234 122 25 99-1574 Šroub - Schraube - Bolt - Vis - Tornillo 2 o M 8x50 ČSN 02 1103.55
234 122 26 99-3610 Matice - Mutter - Nut - Ecrou - Tuerca 2 o M 8 ČSN 02 1401.25
234 120, 27 99-4777 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2 16 ČSN 02 1741.05
121
234 122 28 99-4806 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2 o 8 ČSN 02 1740.05
234 122 29 99-4807 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 3 10 ČSN 1740.05
234 121 30 99-8660 Šroub - Schraube - Bolt - Vis - Tornillo 2 sk.236 M 8x70 ČSN 02 1103.55
234 122 31 99-9006 Šroub - Schraube - Bolt - Vis - Tornillo 2 o M 8x18 ČSN 02 1103.15
234 122 32 99-9027 Šroub - Schraube - Bolt - Vis - Tornillo 3 M 10x20 ČSN 02 1103.15
234 120, 33 99-9082 Šroub - Schraube - Bolt - Vis - Tornillo 2 M 16x45 ČSN 02 1103.15
121
234 120- 34 99-9206 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 4 o 8,4 ČSN 02 1751.05
122
xxx - - Montuje se se skupinou 236+237 - Wird montiert bei gleichzeitiger Montage der Gruppe 236+237 - Mounted in case the group 236+237 has been mounted too -
Monté en cas du montage simultané du groupe 236+237 - Montado en caso del montaje contémporaneo del grupo 236+237
sk.236 - Montuje se se skupinou 236 - Wird montiert bei gleichzeitiger Montage der Gruppe 236- Mounted in case the group 236 has been mounted too - Monté en cas
du montage simultané du groupe 236 - Montado en caso del montaje contémporaneo del grupo 236
o - Nemontuje se při současné montáži skupiny 236 - Bei gleichzeitiger Montage der Gruppe 236 wird nicht montiert - Not mounted when simultaneously the group 236
has been mounted - No se monté en cas du montage simultané du groupe 236 - No se monta en caso del montaje simultaneo del grupo 236
53.234.901 - Montuje se při současné montáži souč. 53.234.901 - Wird montiert bei gleichzeitiger Montage der Bestandteil 53.234.901 - Mounte in case the part
53.234.901 has been mounted too - Monté en cas du montage simultané la piéce 53.234.901
o - Nemontuje se při současné montáži skupiny 236 - Bei gleichzeitiger Montage der Gruppe 236 wird nicht montiert - Not mounted when simultaneously the group 236
has been mounted - No se monté en cas du montage simultané du groupe 236 - No se monta en caso del montaje simultaneo del grupo 236

213
