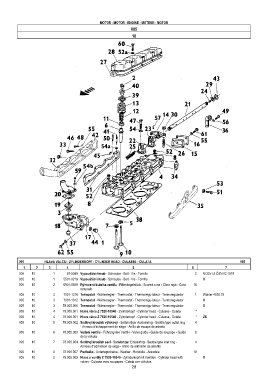

Page 28 - Zetor UR III 7520-10540
P. 28

MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR
                                                           005
                                                            10





























































         005         HLAVA VÁLCU - ZYLINDERKOPF - CYLINDER HEAD - CULASSE - CULATA                          005
           1     2     3       4                            5                         6              7
         005   10        1     97-5049 Vypouštěcí šroub - Schraube - Bolt - Vis - Tornillo  2  M 22x1,5 ČSN 02 1919
         005   10        1   5501-0219 Vypouštěcí šroub - Schraube - Bolt - Vis - Tornillo  X
         005   10        2   6901-0559 Rýhovaná kuželka ventilu - Rillenkegelstück - Scored cone - Cône rayé - Cono  16
                                     ranurado
         005   10        3   7001-1316 Termostat - Wärmeregler - Thermostat - Thermorégu-lateur - Termoregulador  1  Wahler 4030.78
         005   10        3   7001-1312 Termostat - Wärmeregler - Thermostat - Thermorégu-lateur - Termoregulador  X
         005   10        3   78.005.006 Termostat - Wärmeregler - Thermostat - Thermorégu-lateur - Termoregulador  X
         005   10        4   78.005.001 Hlava válce Z 7520-10540 - Zylinderkopf - Cylinder head - Culasse - Culata  *
         005   10        4   78.006.001 Hlava válce Z 7520-10540 - Zylinderkopf - Cylinder head - Culasse - Culata  *  ŽS
         005   10        5   78.005.002 Sedlový kroužek výfukový - Sattelartiger Auslassring - Seddle type outlet ring  4
                                     - Anneau d'échappement de siége - Anillo de escape de asiento
         005   10        6   78.005.003 Vedení ventilu - Führung des Ventils - Valve guide - Guide de soupape - Guída  8
                                     de la válvula
         005   10        7   78.005.004 Sedlový kroužek sací - Sattelartiger Einlassring - Seddle type inlet ring -  4
                                     Anneau d'admission de siége - Anillo de admisión de asiento
         005   10        8   78.005.007 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  18
         005   10        0   78.005.009 Hlava s ventily Z 7520-10540 - Zylinderkopf mit Ventilen - Cylinder head with  X
                                     valves - Culasse avec soupapes - Culata con válvulas
                                                            28
