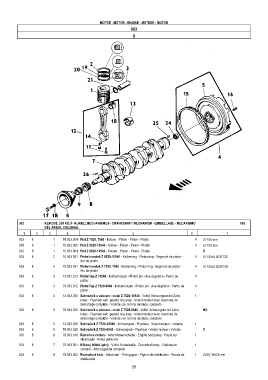

Page 25 - Zetor UR III 7520-10540
P. 25

MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR
                                                           003
                                                            8


















































         003         KLIKOVÉ ÚSTROJÍ - KURBELMECHANISMUS - CRANKSHAFT MECHANISM - EMBIELLAGE - MECANISMO    003
                     DEL ÁRBOL CIGUENAL
           1     2     3       4                            5                         6               7
         003   8         1   78.003.004 Píst Z 7520, 7540 - Kolben - Piston - Piston - Pistón  4  ∅ 105 mm
         003   8         1   10.003.005 Píst Z 8520-10540 - Kolben - Piston - Piston - Pistón  4  ∅ 105 mm
         003   8         1   10.003.004 Píst Z 8520-10540 - Kolben - Piston - Piston - Pistón  X
         003   8         2   10.003.051 Pístní kroužek Z 8520-10540 - Kolbenring - Piston ring - Segment de piston -  4  ∅ 105x3 GOETZE
                                     Aro de pistón
         003   8         2   78.003.051 Pístní kroužek Z 7520, 7540 - Kolbenring - Piston ring - Segment de piston -  4  ∅ 105x3 GOETZE
                                     Aro de pistón
         003   8         3   13.003.012 Pístní čep Z 10540 - Kolbenbolzen - Piston pin - Axe de piston - Perno de  4
                                     pistón
         003   8         3   78.003.012 Pístní čep Z 7520-9540 - Kolbenbolzen - Piston pin - Axe de piston - Perno de  4
                                     pistón
         003   8         4   13.003.020 Setrvačník s věncem - celek Z 7520-10540 - Vollst. Schwungrad mit Zahn-  1
                                     kranz - Flywheel with  geared ring assy - Volant moteur avec couronne de
                                     démarrage compléte - Volante con corona dentada, completo
         003   8         4   78.003.020 Setrvačník s věncem - celek Z 7520-9540 - Vollst. Schwungrad mit Zahn-  ND
                                     kranz - Flywheel with  geared ring assy - Volant moteur avec couronne de
                                     démarrage compléte - Volante con corona dentada, completo
         003   8         5   13.003.025 Setrvačník Z 7520-10540 - Schwungrad - Flywheel - Volant moteur - Volante  1
         003   8         5   78.003.025 Setrvačník Z 7520-9540 - Schwungrad - Flywheel - Volant moteur - Volante  X
         003   8         6   78.003.016 Řemenice motoru - Motorriemenscheibe - Engine belt pulley - Poulie sur  1
                                     vilebrequin - Polea del motor
         003   8         7   78.003.001 Klikový hřídel úplný - Vollst. Kurbelwelle - Crankshaft assy - Vilebrequin  1
                                     complet - Árbol cigueňal completo
         003   8         8   78.003.002 Rozvodové kolo - Steuerrad - Timing gear - Pignon de distribution - Rueda de  1  Z=26, W=28 mm
                                     distribución
                                                            25
   20   21   22   23   24   25   26   27   28   29   30
