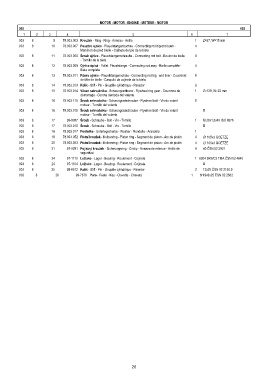

Page 26 - Zetor UR III 7520-10540
P. 26
MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR
003 003
1 2 3 4 5 6 7
003 8 9 78.003.003 Krouek - Ring - Ring - Anneau - Anillo 1 Z=37, W=15 mm
003 8 10 78.003.007 Pouzdro ojnice - Pleuelstangenbuchse - Connecting rod big end bush - 4
Manchon de pied bielle - Cojinete del pie de la biela
003 8 11 78.003.008 roub ojnice - Pleuelstangenschraube - Connecting rod bolt - Boulon de bielle 8
- Tornillo de la biela
003 8 12 78.003.009 Ojnice úplná - Vollst. Pleuelstange - Connecting rod assy - Bielle compléte - 4
Biela completa
003 8 13 78.003.011 Pánev ojnice - Pleuelstangenschale - Connecting rod big end liner - Coussinet 8
de tête de bielle - Casquilo de cojinete de la biela
003 8 14 78.003.013 Kolík - Stift - Pin - Goupille cylindrique - Pasador 8
003 8 15 78.003.014 Věnec setrvačníku - Schwungradkranz - Flywheel ring gear - Couronne de 1 Z=129, W=22 mm
démarrage - Corona dentada del volante
003 8 16 78.003.115 roub setrvačníku - Schwungradschraube - Flywheel bolt - Vis du volant 6
moteur - Tornillo del volante
003 8 16 78.003.015 roub setrvačníku - Schwungradschraube - Flywheel bolt - Vis du volant X
moteur - Tornillo del volante
003 8 17 99-9087 roub - Schraube - Bolt - Vis - Tornillo 1 M 20x1,5x45 ISO 8676
003 8 17 78.003.018 roub - Schraube - Bolt - Vis - Tornillo X
003 8 18 78.003.017 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 1
003 8 19 78.003.052 Pístní krouek - Kolbenring - Piston ring - Segment de piston - Aro de pistón 4 ∅ 105x3 GOETZE
003 8 20 78.003.053 Pístní krouek - Kolbenring - Piston ring - Segment de piston - Aro de pistón 4 ∅ 105x3 GOETZE
003 8 21 97-0291 Pojistný krouek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 8 40 ČSN 02 2931
seguridad
003 8 24 97-1110 Loisko - Lager - Bearing - Roulement - Cojinete 1 6304 2RS/C3 TMA ČSN 02 4640
003 8 24 97-1104 Loisko - Lager - Bearing - Roulement - Cojinete X
003 8 25 99-6512 Kolík - Stift - Pin - Goupille cylindrique - Pasador 2 12x25 ČSN 02 2150.9
003 8 26 99-7879 Pero - Feder - Key - Clavette - Chaveta 1 6H 9x6x25 ČSN 02 2562
26
