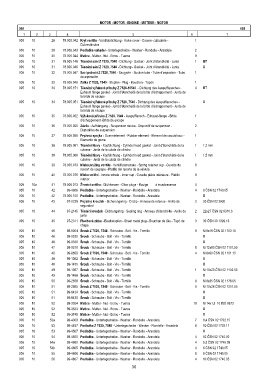

Page 30 - Zetor UR III 7520-10540
P. 30
MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR
005 005
1 2 3 4 5 6 7
005 10 28 78.005.042 Kryt ventilu - Ventilabdichtung - Valve cover - Couvre- culbuterie - 1
Cubreválvulas
005 10 29 78.005.043 Podloka vahadel - Unterlegscheibe - Washer - Rondelle - Arandela 2
005 10 30 78.005.044 Matice - Mutter - Nut - Ecrou - Tuerca 8
005 10 31 78.005.146 Těsnění sání Z 7520, 7540 - Dichtung - Gasket - Joint détanchéité - Junta 1 BT
005 10 31 78.005.046 Těsnění sání Z 7520, 7540 - Dichtung - Gasket - Joint détanchéité - Junta X
005 10 32 78.005.047 Sací potrubí Z 7520, 7540 - Saugrohr - Suction tube - Tube daspiration - Tubo 1
de aspiración
005 10 33 78.005.048 Zátka Z 7520, 7540 - Stopfen - Plug - Bouchon - Tapón 1
005 10 34 78.005.151 Těsnění výfukové příruby Z 7520-10540 - Dichtung des Auspufflansches - 4 BT
Exhaust flange gasket - Joint d'étancheité de la bride d'échappement - Junta de
la brida de escape
005 10 34 78.005.051 Těsnění výfukové příruby Z 7520, 7540 - Dichtung des Auspufflansches - X
Exhaust flange gasket - Joint d'étancheité de la bride d'échappement - Junta de
la brida de escape
005 10 35 78.005.052 Výfuková příruba Z 7520, 7540 - Auspufflansch - Exhaust-flange - Bride 1
d'échappement -Brida de escape
005 10 36 78.005.055 Závěs - Aufhängung - Suspension device - Dispositif de suspension - 2
Dispositivo de suspension
005 10 37 78.005.058 Pryová spojka - Gummielement - Rubber element - Element de caoutchouc - 1
Elemento de goma
005 10 38 78.005.061 Těsnění hlavy - Kopfdichtung - Cylinder head gasket - Joint détanchéité de la 1 1,2 mm
culasse - Junta de la culata de cilindro
005 10 38 78.005.066 Těsnění hlavy - Kopfdichtung - Cylinder head gasket - Joint détanchéité de la 1 1,5 mm
culasse - Junta de la culata de cilindro
005 10 39 78.005.073 Miska pruiny ventilu - Ventilfederschale - Spring retainer cup - Cuvette du 8
ressort de soupape - Platillo del resorte de la válvula
005 10 40 78.005.076 Miska vnitřní - Innere schale - Inner cup - Cuvette pièce intérieure - Platillo 8
interior
005 10a 41 78.006.013 havící svíčka - Glühkerzen - Glow plugs - Bouige á incadescence 4
005 10 42 99-4806 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 4 8 ČSN 02 1740.05
005 10 42 78.800.108 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela X
005 10 43 97-0229 Pojistný krouek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 2 20 ČSN 02 2930
seguridad
005 10 44 97-2145 Těsnící krouek - Dichtungsring - Sealing ring - Anneau détanchéité - Anillo de 2 22x27 ČSN 02 9310.3
junta
005 10 45 97-2311 Plechová zátka - Blechstopfen - Sheet metal plug - Bouchon de tôle - Tapó de 3 30 ČSN 30 1399.16
chapa
005 10 46 99-9004 roub Z 7520, 7540 - Schraube - Bolt - Vis - Tornillo 8 M 8x16 ČSN 02 1103.15
005 10 46 99-0320 roub - Schraube - Bolt - Vis - Tornillo X
005 10 46 99-0330 roub - Schraube - Bolt - Vis - Tornillo X
005 10 47 99-0518 roub - Schraube - Bolt - Vis - Tornillo 8 M 12x80 ČSN 02 1101.50
005 10 48 99-8658 roub Z 7520, 7540 - Schraube - Bolt - Vis - Tornillo 4 M 8x60 ČSN 02 1101.15
005 10 48 99-1362 roub - Schraube - Bolt - Vis - Tornillo X
005 10 48 99-1455 roub - Schraube - Bolt - Vis - Tornillo X
005 10 49 99-1367 roub - Schraube - Bolt - Vis - Tornillo 1 M 10x20 ČSN 02 1103.55
005 10 49 99-1468 roub - Schraube - Bolt - Vis - Tornillo X
005 10 50 99-2558 roub - Schraube - Bolt - Vis - Tornillo 8 M 8x35 ČSN 02 1176.55
005 10 51 99-2985 roub Z 7520, 7540 - Schraube - Bolt - Vis - Tornillo 8 M 10x28 ČSN 02 1201.55
005 10 51 99-8424 roub - Schraube - Bolt - Vis - Tornillo X
005 10 51 99-8430 roub - Schraube - Bolt - Vis - Tornillo X
005 10 52 99-3554 Matice - Mutter - Nut - Ecrou - Tuerca 18 M 14x1,5 10 ISO 8673
005 10 52 99-3533 Matice - Mutter - Nut - Ecrou - Tuerca X
005 10 52 99-3745 Matice - Mutter - Nut - Ecrou - Tuerca X
005 10 52a 99-4309 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 7 8,4 ČSN 02 1702.15
005 10 53 99-4457 Podloka Z 7520, 7540 - Unterlegscheibe - Washer - Rondelle - Arandela 8 10 ČSN 02 1702.11
005 10 53 99-4507 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela X
005 10 54 99-4608 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 4 12 ČSN 02 1740.00
005 10 54a 99-4660 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 4 5,3 ČSN 02 1745.09
005 10 54b 99-4805 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 4 6 ČSN 02 1740.05
005 10 55 99-4806 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 9 8 ČSN 02 1740.05
005 10 56 99-4807 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 4 10 ČSN 02 1740.05
30
