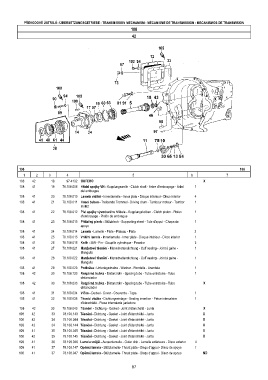

Page 87 - Zetor UR III 7520-10540

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE TRANSMISION
108
42

108 108
1 2 3 4 5 6 7
108 42 18 97-4132 GUFERO X
108 41 19 78.108.006 Hřídel spojky VH - Kupplungswelle - Clutch shaft - Arbre d'embrayage - Árbol 1
del embrague
108 41 20 78.108.010 Lamela vnitřní - Innenlamelle - Inner plate - Disque intérieur - Disco interior 4
108 41 21 78.108.011 Hnací buben - Treibende Trommel - Driving drum - Tambour moteur - Tambor 1
motriz
108 41 22 78.108.012 Píst spojky vývodového hřídele - Kupplungskolben - Clutch piston - Piston 1
d'embrayage - Pistón de embrague
108 41 23 78.108.013 Přítlačný plech - Stützblech - Supporting sheet - Tole d'appui - Chapa de 1
apoyo
108 41 24 78.108.014 Lamela - Lamelle - Plate - Plateau - Plato 2
108 41 25 78.108.015 Vnitřní lamela - Innenlamelle - Inner plate - Disque intérieur - Disco interior 1
108 41 26 78.108.016 Kolík - Stift - Pin - Goupille cylindrique - Pasador 3
108 41 27 78.108.021 Manžetové těsnění - Manschettendichtung - Cuff sealing - Joint á gaine - 1
Manguito
108 41 28 78.108.022 Manžetové těsnění - Manschettendichtung - Cuff sealing - Joint á gaine - 1
Manguito
108 41 29 78.108.023 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
108 42 30 78.108.133 Rozpěrná trubka - Distanzrohr - Spacing tube - Tube entretoise - Tubo 1
distanciador
108 42 30 78.108.033 Rozpěrná trubka - Distanzrohr - Spacing tube - Tube entretoise - Tubo X
distanciador
108 41 31 78.108.034 Víčko - Deckel - Cover - Couvercle - Tapa 1
108 41 32 78.108.036 Těsnící vložka - Dichtungseinlage - Sealing insertion - Piéce intercalaire 1
d’étanchéité - Pieza intercalada juntadora
108 42 33 78.108.043 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta X
108 42 33 78.108.143 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta X
108 42 34 78.108.044 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta X
108 42 34 78.108.144 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta X
108 41 35 78.108.045 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta X
108 42 35 78.108.145 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta X
108 41 36 78.108.046 Lamela vnější - Aussenlamelle - Outer disk - Lamelle extérieure - Disco exterior 4
108 41 37 78.108.147 Opěrná lamela - Stützlamelle- Thrust plate - Disqu d'appui - Disco de apoyo 1
108 41 37 78.108.047 Opěrná lamela - Stützlamelle- Thrust plate - Disqu d'appui - Disco de apoyo ND

87
