Page 92 - Zetor UR III 7520-10540
P. 92

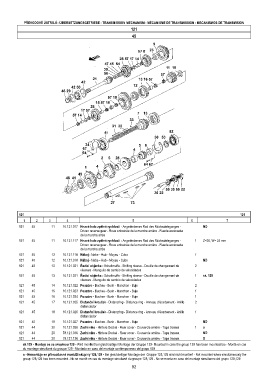

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE TRANSMISION
121
45
121 121
1 2 3 4 5 6 7
121 45 11 10.121.017 Hnané kolo zpětné rychlosti - Angetriebenes Rad des Rückwärtsganges - ND
Driven reverse gear - Roue entrainée de la marche arriére - Rueda accionada
de la marcha atrás
121 45 11 10.121.117 Hnané kolo zpětné rychlosti - Angetriebenes Rad des Rückwärtsganges - 1 Z=26, W= 24 mm
Driven reverse gear - Roue entrainée de la marche arriére - Rueda accionada
de la marcha atrás
121 45 12 10.121.118 Náboj - Nabe - Hub - Moyeu - Cubo 1
121 45 12 10.121.018 Náboj - Nabe - Hub - Moyeu - Cubo ND
121 45 13 10.121.021 Řadící objímka - Schaltmuffe - Shifting sleeve - Douille de changement de 2
vitesses - Manguito de cambio de velocidades
121 45 13 10.121.021 Řadící objímka - Schaltmuffe - Shifting sleeve - Douille de changement de 1 sk. 129
vitesses - Manguito de cambio de velocidades
121 45 14 10.121.022 Pouzdro - Buchse - Bush - Manchon - Buje 2
121 45 15 10.121.023 Pouzdro - Buchse - Bush - Manchon - Buje 1
121 45 16 10.121.024 Pouzdro - Buchse - Bush - Manchon - Buje 1
121 45 17 10.121.025 Distanční krouek - Distanzring - Distance ring - Anneau décartement - Anillo 2
distanciador
121 45 18 10.121.026 Distanční krouek - Distanzring - Distance ring - Anneau décartement - Anillo 1
distanciador
121 45 19 10.121.027 Pouzdro - Buchse - Bush - Manchon - Buje ND
121 44 20 10.121.036 Zadní víko - Hintere Deckel - Rear cover - Couvercle arriére - Tapa trasera 1 o
121 44 20 78.121.036 Zadní víko - Hintere Deckel - Rear cover - Couvercle arriére - Tapa trasera ND
121 44 20 78.121.136 Zadní víko - Hintere Deckel - Rear cover - Couvercle arriére - Tapa trasera X
sk.129 - Montuje se se skupinou 129 - Wird montiert bei gleichzeitiger Montage der Gruppe 129- Mounted in case the group 129 has been mounted too - Monté en cas
du montage simultané du groupe 129 - Montado en caso del montaje contémporaneo del grupo 129
o - Nemontuje se při současné montái skupiny 128,129 - Bei gleichzeitiger Montage der Gruppe 128,129 wird nicht montiert - Not mounted when simultaneously the
group 128,129 has been mounted - No se monté en cas du montage simultané du groupe 128,129 - No se monta en caso del montaje simultaneo del grupo 128,129
92
