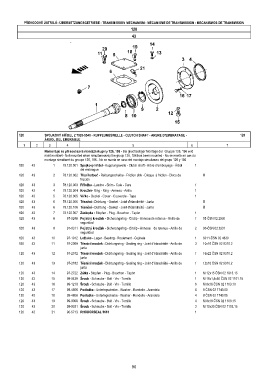

Page 90 - Zetor UR III 7520-10540

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE TRANSMISION
120
43

120 SPOJKOVÝ HŘÍDEL Z 7520-9540 - KUPPLUNGSWELLE - CLUTCH SHAFT - ARBRE D'EMBRAYAGE - 120
ÁRBOL DEL EMBRAGUE
1 2 3 4 5 6 7
Nemontuje se při současné montáži skupiny 126, 196 - Bei gleichzeitiger Montage der Gruppe 126, 196 wird
nicht montiert - Not mounted when simultaneously the group 126, 196 has been mounted - No se monté en cas du
montage simultané du groupe 126, 196 - No se monta en caso del montaje simultaneo del grupo 126 y 196
120 43 1 78.120.001 Spojkový hřídel - Kupplungswelle - Clutch shaft - Arbre d'embrayage - Árbol 1
del embrague
120 43 2 78.120.002 Třecí kotouč - Reibungsscheibe - Friction disk - Disque á friction - Disco de X
fricción
120 43 3 78.120.003 Příložka - Lasche - Shim - Cale - Cara 1
120 43 4 78.120.004 Kroužek- Ring - Ring - Anneau - Anillo 1
120 43 5 78.120.005 Víčko - Deckel - Cover - Couvercle - Tapa 1
120 43 6 78.120.006 Těsnění - Dichtung - Gasket - Joint d'étanchéité - Junta X
120 43 6 78.120.106 Těsnění - Dichtung - Gasket - Joint d'étanchéité - Junta X
120 43 7 78.120.007 Záslepka - Stopfen - Plug - Bouchon - Tapón 1
120 43 8 97-0248 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 55 ČSN 02 2930
seguridad
120 43 9 97-0311 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 2 90-ČSN 02 2931
seguridad
120 43 10 97-1012 Ložisko - Lager - Bearing - Roulement - Cojinete 1 6011-ČSN 02 4630
120 43 11 97-2069 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d'étanchéité - Anillo de 3 10x16 ČSN 02 9310.2
junta
120 43 12 97-2072 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d'étanchéité - Anillo de 1 16x22 ČSN 02 9310.2
junta
120 43 13 97-2182 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d'étanchéité - Anillo de 1 12x16 ČSN 02 9310.2
junta
120 43 14 97-2722 Zátka - Stopfen - Plug - Bouchon - Tapón 1 M 12x15 ČSN 02 1915.15
120 43 15 99-0439 Šroub - Schraube - Bolt - Vis - Tornillo 1 M 16x1,5x50 ČSN 02 1101.15
120 43 16 99-1210 Šroub - Schraube - Bolt - Vis - Tornillo 6 M 8x16 ČSN 02 1103.10
120 43 17 99-4606 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 6 8 ČSN 02 1740.00
120 43 18 99-4806 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 4 8 ČSN 02 1740.05
120 43 19 99-9006 Šroub - Schraube - Bolt - Vis - Tornillo 4 M 8x18 ČSN 02 1103.15
120 43 20 99-9031 Šroub - Schraube - Bolt - Vis - Tornillo 3 M 10x30 ČSN 02 1103.15
120 43 21 90-5713 RHODORSEAL 5661 1

90
