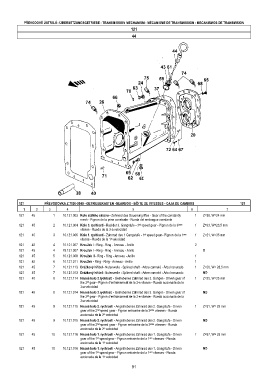

Page 91 - Zetor UR III 7520-10540
P. 91

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE TRANSMISION
                                                           121
                                                            44













































         121         PŘEVODOVKA Z 7520-9540 - GETRIEBEKASTEN -GEARBOX - BÔITE DE VITESSES - CAJA DE CAMBIOS  121
           1     2     3       4                            5                         6               7
         121   45        1   10.121.003 Kolo stálého záběru - Zahnrad des Dauereingriffes - Gear of the constantly  1  Z=38, W=24 mm
                                     mesh - Pignon de la prise constante - Rueda del embrague constante
                                                               rd
         121   45        2   10.121.004 Kolo 3. rychlosti - Rad der 3. Gangstufe - 3  speed gear - Pignon de la 3 éme  1  Z=33, W=23,5 mm
                                     vitesse - Rueda de la 3-a velocidad
                                                                 st
         121   45        3   10.121.006 Kolo 1. rychlosti - Zahnrad des 1 Gangstufe - 1  speed gear - Pignon de la 1 ere  1  Z=21, W=35 mm
                                     vitesse - Rueda de la 1 velocidad
                                                  a
         121   45        4   10.121.007 Kroužek I - Ring - Ring - Anneau - Anillo       2
         121   45        4   78.121.007 Kroužek I - Ring - Ring - Anneau - Anillo          X
         121   45        5   10.121.008 Kroužek II - Ring - Ring - Anneau - Anillo      1
         121   45        6   10.121.011 Kroužek - Ring - Ring - Anneau - Anillo         1
         121   45        7   10.121.113 Drážkový hřídel - Nutenwelle - Splined shaft - Arbre cannelé - Árbol ranurado  1  Z=20, W= 28,5 mm
         121   45        7   10.121.013 Drážkový hřídel - Nutenwelle - Splined shaft - Arbre cannelé - Árbol ranurado  ND
         121   45        8   10.121.114 Hnané kolo 3.rychlosti - Getriebenes Zahnrad des 3. Ganges - Driven gear of  1  Z=25, W=23 mm
                                        rd
                                     the 3  gear - Pignon d’entrainament de la 3-e vitesse - Rueda accionada de la
                                     3-a velocidad
         121   45        8   10.121.014 Hnané kolo 3.rychlosti - Getriebenes Zahnrad des 3. Ganges - Driven gear of  ND
                                        rd
                                     the 3  gear - Pignon d’entrainament de la 3-e vitesse - Rueda accionada de la
                                     3-a velocidad
         121   45        9   10.121.115 Hnané kolo 2. rychlosti - Angetriebenes Zahnrad des 2. Gangstufe - Driven  1  Z=31, W= 25 mm
                                     gear of the 2  speed gear - Pignon entrainée de la 2 eme  vitesses - Rueda
                                            nd
                                               a
                                     accionada de la 2  velocidad
         121   45        9   10.121.015 Hnané kolo 2. rychlosti - Angetriebenes Zahnrad des 2. Gangstufe - Driven  ND
                                     gear of the 2  speed gear - Pignon entrainée de la 2 eme  vitesses - Rueda
                                            nd
                                     accionada de la 2  velocidad
                                               a
         121   45       10   10.121.116 Hnané kolo 1. rychlosti - Angetriebenes Zahnrad des 1. Gangstufe - Driven  1  Z=37, W= 33 mm
                                     gear of the 1  speed gear - Pignon entrainée de la 1  vitesses - Rueda
                                                                   ere
                                            st
                                     accionada de la 1  velocidad
                                               a
         121   45       10   10.121.016 Hnané kolo 1. rychlosti - Angetriebenes Zahnrad des 1. Gangstufe - Driven  ND
                                     gear of the 1  speed gear - Pignon entrainée de la 1  vitesses - Rueda
                                            st
                                                                   ere
                                     accionada de la 1  velocidad
                                               a
                                                            91
